电工实训考核装置、电工实训考核装平台

SBZWDG-25G电工实训考核装置

一、概述

电工实训考核装置、高级维修电工技能实训考核设备主要承担《PLC原理及应用》、《常用机床电气控制线路检修与改造》、《变频器应用》等课程实验实训教学任务。主要开设的实验实训项目有：基本指令实验、工业以太网通信实验、PC/MPI多点网络通信、自动配料系统模拟实验、机械手动作的模拟实验、喷泉的模拟控制实验、电梯控制系统的模拟实验、舞台灯光控制模拟实验、CA6140车床、Z3050摇臂钻、M7120磨床和T68镗床和X62W铣床电气控制线路排故技能训练。

电工实训考核装置、高级维修电工技能实训考核设备主要功能是使学生掌握PLC的选型、设计、安装、调试及普通机床控制电路分析与检修等工程实践能力，提高学生的知识综合应用能力，为培养学生的专业素质起着重要的作用。

电工实训考核装置主要由实训桌、实训模块、实训元器件组成。学生根据实训线路选择合适的元器件，接线全部由学生自行完成，接近工业现场。能完成机床线路，电机控制线路，照明配电的模拟操作、安装调试的综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选的项目选择相应的元器件。该装置也可作为电工考工的考核设备。

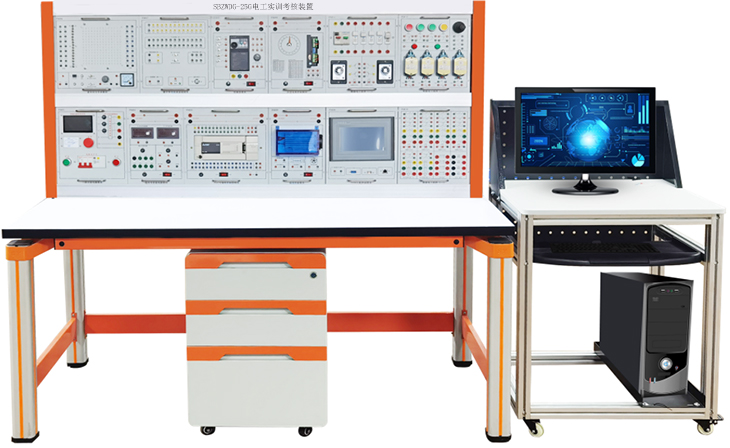

参考图片

二、特点

1、电气控制线路元器件都装在模块上，并由安全插座引出接线端子，只需要使用插拔式安全导线连接实验，为了降低器件损坏和学生安全，设计原则是高低压分别用不能互插的安全插座进行布局，操作方便、更换便捷、易扩展功能或开发新的实训项目。

2、操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著。

三、技术性能

1、输入电源：三相五线制～380V±10% 50Hz

2、温度：-5℃～+40℃，相对湿度＜85%（25℃）

3、装置容量：＜1.5KVA

4、外形尺寸约：1600mm×750mm×1690mm

四、电工实训考核装置设备组成要求：本实训台由实训挂件、实训桌、实训储物柜三大部分组成。

1、实训桌采用四个工业铝型材立柱为支撑，立柱端部可安装调节脚，方便高度调节，主体结构通过左、右各2个C字形铝压成型构件联接，台面高度约750mm，桌面板下设支撑框架，截面尺寸为40×20mm，承受力不少于300kg。立柱采用工业铝型材成型工艺，表面氧化处理，截面尺寸：70×70mm，四面带槽，槽宽约8mm，端部配套塑料堵头，槽内适用工业铝型材通配螺母及配件。C字形铝压成型构件为左、右对称件，采用压铸成型工艺，经机加工、抛丸、喷砂，表面橘红静电喷涂工艺。

2、实训桌桌面采用25mm麻灰色高密度层压板封边特制，有效提高绝缘等级；实验桌底部装有至少4个导向轮，方便实训台架移动；

3、实训储物柜采用圆弧卷边冷冲压钣金一体成型，封闭式结构，表面静电喷涂，外形尺寸：约宽450x深550x高705（mm），总重量≥31kg；柜体四边圆弧设计：R=30mm，柜体边框总厚度≤2.5mm；配有承重型卡扣式三节轨，导轨承重量≥30kg，抽屉把手采用卡套式钣金卷边工艺，抽屉采用联体锁设计，底部配有4个万向带刹车脚轮。

序号	部件名称	功能及技术参数	数量
1	三相交流电源	（1）提供线电压380V交流电源、相电压220V交流电源。交流电源输出设有电源保护系统，相间、线间过电流及直接短路均能自动保护。提供三相漏电保护器作为整个实验平台的电源总开关。三相输出通过停止和启动按钮控制。（2）实验室智慧用电安全控制系统智能电源管理系统具有过温、短路、过流、过压、欠压、失压、功率限定7大保护功能；电源具有一键锁定功能，处理故障时，防止漏电保护器合闸，造成触电危险；电源具有故障锁定功能，发生故障导致跳闸时，不能人为上电，只能通过远程清除故障后，才能上电成功；能通过无线4G和有线以太网与手机APP和PC端云平台通讯，没有网络的情况下，教室整套智能电源管理系统可离线独立运行。智能终端：智能电源管理系统以32位ARM为核心，采用4.3寸彩色触摸屏为人机交互界面，实时监控设备运行情况，提供Zigbee、CAN等多种通信模式，具备语音播报功能。能实时监测三相电压、电流、功率，功率因数、频率、电能等参数，液晶触摸屏监测数值。能监控实验室电源的故障类型和故障次数；设备时间管理包含年月日时间的显示；用户通过刷卡方式请求开启设备，PC端进行授权之后，设备可启动使用，PC端可分时预约设备的启动和停止。	1套
2	低压交直流电源	提供3V、6V、9V、12V、18V、24V、36V低压交流电源一组，直流24V/5A，一路直流5V/3A一组，0-10V电压源，0-20mA电流源各一组，带数显指示，旋转编码器调节。	1套
3	PLC主机	S7-1200 集成数字量I/O（14路数字量输入，10路数字量输出）；扩展模块SB1232一个，配备直流电源24V/5A输出接口	1套
4	触摸屏	TPC7032 7寸寸彩色触摸屏	1套
5	变频器	FR-D720S-0.4K 0.4KW变频器	1套
6	虚实结合实训模块	包含模拟量信号和开关量信号，能够模拟工业现场的设备运行状态。提供三层电梯、自动售货机、机械手、自动门、天塔之光、全自动洗衣机、自动成型机、红绿灯、装配流水线、四路抢答器、音乐喷泉、轧钢机、邮件分拣、物料分拣、多级传输带、汽车电路控制、机床PLC改造控制、隧道监控等模拟控制实训（不少于36实训模块），指示灯采用贴片双色LED，面板采用3D立体彩色搭配设计，使模拟对象更直观立体，开关采用自复位兼自锁一体设计使实训能灵活实用，为适用各类PLC模块具有输入信号高低电平切换功能。	1套
7	工业自动化数字孪生仿真软件（正版）	采用单片机技术，具备多路数字量输入输出、模拟量输入输出，有通讯接口与电脑相连，通过内置协议与上位机中虚拟仿真教学软件实时通讯，实现数据采集和对外控制等操作。具有RS232通信接口或USB通信接口、24路开关量输入接口及指示、24路开关量输出接口及指示、4路模拟量输入接口、4路模拟量输出接口、系统协同传感器模块将动作信号反馈给上位机仿真软件中的虚拟对象模型，虚拟对象模型给出反馈信号，PLC等智能控制器根据信号执行相应的输出操作，以此反应整个系统执行动作过程。能在具有物理属性的3D环境中进行虚拟设备的仿真调试。具有高度的人机交互性，通过虚拟对象进行各种与实际环境中相1同的操作。软件通过自动、手动和PLC控制三种模式再现了以下虚拟工业场景，3D场景的PLC实验项目和35个PLC虚实结合控制实训模块1:1一致： 1）三层电梯控制 2）自动售货机 3）机械手 4）自动门 5）天塔之光 6）全自动洗衣机 7）自动成型机 8）红绿灯 9）装配流水线 10）四路抢答器 11）音乐喷泉 12）轧钢机 13）邮件分拣 14）物料分拣 15）多级传输 16）八段码显示 17）多种液体混合 18）双面铣床 19）电镀槽 20）交流电机正反转控制 21）小车运动 22）搅拌站 23）汽车灯光控制 24）汽车火花塞点火控制 25）加工中心控制 26）隧道监控 27）自动扶梯 28）CA6140普通车床PLC改造控制 29）X62W万能铣床PLC改造控制 30）T68卧式镗床PLC改造控制 31）M7120平面磨床PLC改造控制 32）Z3050摇臂钻床PLC改造控制 33）电动葫芦PLC改造控制 34）Z35摇臂钻床PLC改造控制 35）M1432A万能外圆磨床PLC改造控制	1套
8	维修电工组件（一）	直流流接触器JZC1-22 DC24V 4只，热过载继电器JRS1-09-25/Z 1-1.6A 2只，功率电阻4只，20A桥堆一只。	1套
9	维修电工组件（二）	低压断路器DZ108-20 2.5-4A 1个，通电延时时间继电器AH2-Y DC24V 2只（一只带瞬动）。熔断器座RT28N-32X 1P 5套（含熔芯），万能转换开关（LW5D-16 3档6节）1只。	1套
10	维修电工组件（三）	按钮开关LAY39B-11BN Φ22（黄1，绿2，红1）4只，指示灯ND16-22DS DC24V（红1、绿1）2只，十字开关（四向自锁）1只，行程开关JLXKI-311 4只	1套
11	步进电机模块	42步进电机及驱动器一套	1套
12	温度闭环控制模块	包含加热单元，温度采集单元	1套
13	电动机	三相鼠笼电动机AC380V（Y/△）带离心开关	1台
14	电动机	三相鼠笼电动机AC380V（Y/△）	1台
15	电动机	双速异步电动机AC380V（△/YY）	1台
16	网孔板	“网孔板用膨胀固定件”，配合自攻螺丝快速完成对器件的固定，更接近工程实际应用。	1块
17	车床电路智能化实训考核挂板	挂箱面板上安装有面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。按钮、指示灯等设有测试点，学生可以随时进行测量。三相交流380V±10%输入，三相电源和三相电机接口均采用安全插座，安全、方便。智能无线考核模式：机床挂箱连接无线考核答题器挂箱，可以由教师出题，学生借助原理分析，通过测量找出故障点在某条线路上，在答题器上输入答案，完成考核	1套
18	铣床电路智能化实训考核挂板	挂箱面板上安装有面板上装有断路器、熔断器、接触器、热继电器、变压器等元器件，这些元器件直接安装在面板表面，可以很直观的观看它们的动作情况。按钮、指示灯等设有测试点，学生可以随时进行测量。三相交流380V±10%输入，三相电源和三相电机接口均采用安全插座，安全、方便。智能无线考核模式：机床挂箱连接无线考核答题器挂箱，可以由教师出题，学生借助原理分析，通过测量找出故障点在某条线路上，在答题器上输入答案，完成考核	1套
19	★无线智能考核系统（与机床电路配套）	采用MCU 技术 RAM 处理芯片的数字化集成电路板与配套无线故障设置控制系统，系统稳定、不易感染病毒。控制模块(PC 控制终端或手持移动控制终端)和驱动模块(智能故障设置驱动盒)分离，避免复杂连线干扰控制器，系统更加可靠。驱动模块内置智能故障设置控制系统，配有专用新型无线数据传输模块(可插拔型)和RS232 串行通讯接口，可无线组网通讯和 RS232 有线通讯。手持移动控制终端采用 7 寸高清晰彩色液晶触控屏，中文菜单式触控操作界面，人机对话友好。手持移动控制终端可控制任意一台带驱动模块的实训设备。手持移动控制终端不联网时可作单机操作，当带驱动模块的实训设备无线组网时，手持移动控制终端可无线进网作为联网终端，可作学生机登录实训与考核的操作终端，也可作教师机登录出题设故的操作终端。可通过 PC机或平板电脑控制终端进行实训考核，也可通过手持移动控制终端进行实训考核，教师与学员界面分开，教师通过密码进入教师界面出题，学员在普通界面答题。(注：教师与学员设故与排故界面原理图与设备面板原理图完全一致) 可自由设定任意一处有关的各种常见故障，故障类型包括：线路断路、对地短路、接触不良，偶发等故障现象。每套驱动模块可以设置 8 路大电流 5A 的开路故障、16 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共 24 路故障设置。可根据需求扩展设置 64 路大电流 5A 的开路故障、128 路小电流 2A 的信号通路的开路、不良、偶发、短路等故障，共192 路故障设置。可根据用户使用要求调整故障设置点的数量和故障设置类型。所有配备驱动模块的实训设备，均可通过内置的专用新型无线数据传输模块无线组网，实现远程集中管理。用户可选择通过无线或 RS-232 串口通讯与其它实训设备配套的无线故障设置控制系统组成一个网络，通过主控计算机控制每一台实训设备的故障设置、故障排除、参数设定、远程起动、信息反馈、考核评分等功能。	1套
20	实训导线	4mm/3mm双圈安全插座1批，根据不同实验项目的特点，配备不同规格的实验连接线；强电和弱电导线均采用高可靠护套结构手枪插连接线（不存在任何触电的可能）；两种导线都只能配合相应内孔的插座，不能混插。编程和通信电缆1套。	1套
21	导线架	用于悬挂和放置实验专用连接导线，外形尺寸约530mm×430mm×1200mm，设有五个万向轮。	1个
22	电脑桌	钢铝结构，装有4只万向轮，装有黑色钢质网孔电脑后靠、键盘托、主机支架。	1张
23	学生凳	钢木方凳	2张
24	实训指导书		1本
25	初中高技师电工技能仿真教学软件	电工基本实训包括：电气测量（1个：仪器使用）、内外线（7个：供配电基础、工具使用、导线连接、人工急救、照明线路123、电力拖动（3个：三相异步机单向转动控制、三相异步机正反转控制、三相异步机两地控制）、电子技术（5个：延时电路、稳压电源电路、整流滤波电路、单管放大电路、可控硅调光电路）共16个实训项目；电工初级实训包括：电力拖动（10个：手动顺序控制与测量、能耗制动控制与测量、星-三角启动控制与测量、四限位行程控制与测量、自动顺序控制与测量、单向转动控制与测量、双限位控制与测量、两地控制与测量、三相五线供电系统、照明电路及单相电动机的控制）、电子技术（3个：二极管整流电路、串联型稳压电源电路、延时开关电路）共13个实训项目；电工中级实训包括：电力拖动（10个：正反转能耗制动与无功计量、双速电动机控制、Y/△启动及顺序控制、三速电动机控制、直流电动机正反转及调速与制动控制、直流电动机反接制动控制、点动功能正反转控制、多台电动机联动控制、电动机控制与功计量、顺序启动控制）、电子技术（6个：电流负反馈电路、电压负反馈电路、单相可控硅整流电路、差分放大可调稳压电路、运算放大电路、与非门电路）、电气测量（3个：电感线圈参数的测量、三相负载的测量、变压器组别测定与验证）、PLC控制（6个：PLC的工作原理、程序的执行过程、电动机的起停控制、电动机的正反控制、电动机循环正反转控制、三速电动机控制、）共25个实训项目；电工高级实训包括：电子技术（7个：运算放大器的应用电路、异步计数器的级联、定时交流开关电路、脉冲式隔镍电池充电电路、计数调光开关电路、多地单键控制开关电路、同步计数器电路）、单片机（10个：查找大小数、航标灯控制、计数报警器、数码管显示、循环灯点亮、霓虹灯控制、算术运算器、继电器控制、倒计时音乐报警器、数据传送、彩灯循环控制、数码管的点亮控制、大小球传送装置的控制、简易机械手的控制）、PLC控制（6个：星/角起动控制、电动机的正反转能耗制动控制）共23个实训项目；电工技师与综合实训包括：PLC控制（21个：电镀生产线的控制、自动交通灯的控制、皮带运输线的控制、工业洗衣机的控制、恒压供水系统的控制、工业刨床的控制、中央空调冷却水泵的控制、小推车的控制、停车场车位控制、变频器的PU操作、变频器的EXT操作、变频器的组合操作、手持编程器的操作、传感器的使用、气缸的使用、变频运输三维分选装置、步进运输坐标式四维分选装置、单相调速运输龙门式分选装置、X62W 铣床、Z3050摇臂钻床、CA6140型车床）；电子技术（4个：整流电源电路、光敏传感器检测电路、温度传感器电路、信号比较输出报警检测电路）；电力拖动（2个：车床电气控制系统、钻床电气控制系统）、变配电和电力保护（13个：ZB50使用、10KV小电流接地系统的漏电选线保护、10KV线路微机保护单元性能测试1、10KV线路微机保护单元性能测试2、04KV低压线路微机保护单元性能测试、电动机低电压保护、电动机负序过电流保护、电动机过负荷保护、变压器带载自动调压运行、泄漏电流试验、直流耐压试验、交流耐压试验、变压器微机保护单元测试）共40个实训项目。提供动画类素材：370个以上，编程类素材：310个以上，视频素材：3个以上。	1套
26	网络版电工作业培训教学软件	★网络版电工作业培训教学软件（安全用电）（网络版、具有软件著作权）本产品依据中华人民共和国劳动和劳动安全行业标准（LD/T81.2－2006）《“维修电工”职业技能实训和鉴定设备技术规范》与教育部有关专业教学大纲而设计研制，包含电工初步（电工基础、电工仪表、导线连接、安全用具、安全标志）、基本操作（低压电器、电机与变电器、照明电路、电子技术）、风险排除（灭火器类型、灭火器使用）、触电急救（触电方式、防护措施、接地与接零、心肺复苏）4大模块，15个实训单元，72个实训项目。软件以技能为核心，项目为引领，任务为驱动，职场环境为背景，操作步骤为主线，以学生交互训练为主体，具有三维可视化、智能化、全交互的特点，集职业性、情境性、过程性、交互性和灵活性于一身，性价比极高。为职业教育与技能实训、鉴定信息化、现代化提供了丰富的教学资源。
